MV-PDCDY02
3D 激光轮廓传感器
功能特性
双图像传感器设计，消除视野盲区，抑制杂散光
内置高精度3D算法，重复精度可达亚微米级
采用高帧率图像芯片，扫描速率最高可达46.7k Hz
支持多种曝光模式，动态范围更大
采用图像融合算法技术，点云数据更完整
支持多种滤波模式可选，点云数据更稳定
订货型号
MV-PDCDY02

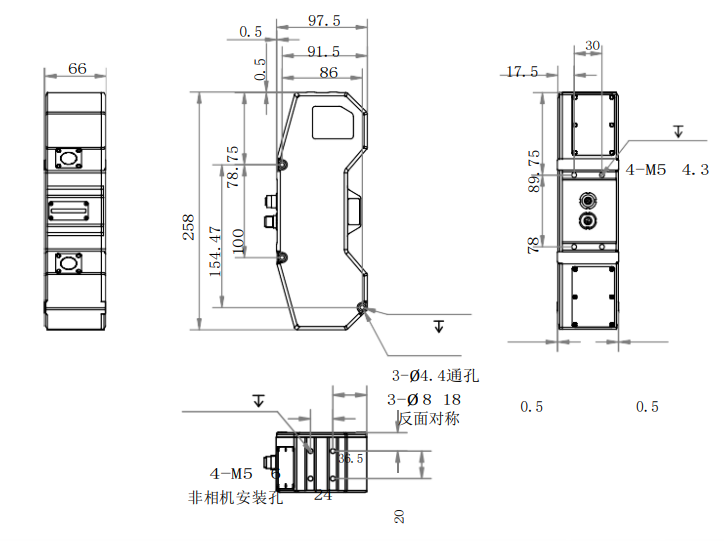

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
技术参数
| 价格 | 询价 |
| 型号 | MV-PDCDY02 |
| 名称 | 3D 激光轮廓传感器 |
| 单轮廓点数 | 3200 |
| 参考距离 | 60 mm |
| Z轴测量范围 | 20.5 mm |
| X轴测量范围 | 27.5 mm@近端 30.5 mm@参考距离 33.5 mm@远端 |
| Z轴分辨率 | 1.45 µm ~ 2.17 µm |
| Z轴重复精度 | 0.44 µm@传感器在光学平台上测试标准量块的数据 |
| Z轴线性度（±% of MR） | 0.008 |
| 轮廓数据间隔 | 8.9 µm ~ 11.1 µm |
| 扫描帧率 | 1.3k Hz（最大测量范围下），最高可达19k Hz（ROI 模式下） |
| 数据输出类型 | 轮廓数据、深度图、亮度图、线宽图 |
| 触发模式 | 软触发、硬触发(差分编码器触发) |
| 激光安全等级 | Class3R |
| 波长 | 405 nm |
| 数据接口 | Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s) |
| 数字I/O | 12-pin M12 接口提供供电和I/O，3 路差分信号输入（Line 0/3/6），1 路差分信号输出（Line 1），1 路 RS-232 |
| 供电 | 24 VDC |
| 典型功耗 | 21 W@24 VDC |
| 外形尺寸 | 258 mm × 97.5 mm × 66 mm |
| 重量 | 约 1510 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度0 °C ~ 45 °C,储藏温度-30 °C ~ 80 °C |
| 湿度 | 20%~85%RH无凝结 |
| 软件 | 3DMVS、VM3D及其它第三方3D软件 |
| 操作系统 | Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器) |
