MV-GX1004
4口CXP-6图像采集卡
产品概述

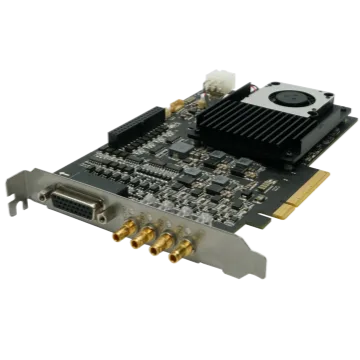

MV-GX1004 是海康机器人原厂图像采集卡——4口CXP-6图像采集卡。该产品为工业相机与工控机之间的图像采集核心部件，支持多相机高速同步采集。
规格要点
总线接口：PCI-E gen2 × 8
图像接口：4 × DIN 1.0/2.3
符合 CoaXPress 1.0/1.1 标准
最多连接 4个；单口速率 1.25/2.5/3.125/5/6.25Gbps(CXP-1/2/3/5/6)
板载 4 GB DDR3-RAM
以上为核心规格，完整参数见下方技术参数表。
适用场景
用于工业相机与工控机之间的高速图像采集，适用于多相机同步检测产线。
选型与订购
如需其他长度、接口或防护等级的规格，欢迎联系玮盈科技选型咨询（020-31605853）。
技术参数
| 价格 | 询价 |
| 型号 | MV-GX1004 |
| 名称 | 4口CXP-6图像采集卡 |
| 板载内存 | 4 GB DDR3-RAM |
| 总线接口 | PCI-E gen2 × 8 |
| 总线接口性能 | 3900 MB/s(峰值传输带宽),3350 MB/s(持续传送带宽) |
| 总线指示灯 | 1个 |
| 标准 | CoaXPress 1.0/1.1 |
| 接头 | 4 × DIN 1.0/2.3 |
| 功率输出 | PoCXP,单通道最高可提供13 W@24VDC |
| 支持相机类型 | CXP-6接口工业相机 |
| 支持相机数量 | 最多4个 |
| 相机接口速率 | 1.25/2.5/3.125/5/6.25Gbps(CXP-1/2/3/5/6) |
| 流通道 | 4 |
| 通道指示灯 | 4个 |
| 像素格式 | Mono 8/10/12/16 Bayer 8/10/12/16 RGB8 |
| I/O类型 | 提供24路I/O接口,4路光电隔离输入(4.5 ~ 28V)、4路光电隔离输出(4.5 ~ 28V)、4路422输入和4路422输出、4路TTL输入和4路TTL输出 |
| 连接器 | HD26 female,排母 |
| 典型功耗 | 14.4 W(不含PoCXP) |
| 外形尺寸 | 181 mm × 126.3 mm × 21.6 mm |
| 温度 | 工作温度0 ~ 55°C,储藏温度-20 ~ 70°C |
| 湿度 | 10% ~ 95%RH无冷凝 |
| 软件 | MVS |
| 操作系统 | Windows 7/10/11,Linux支持64位 Ubuntu18.04 ~ 24.04 |
| 认证 | RoHS,CE,KC |
