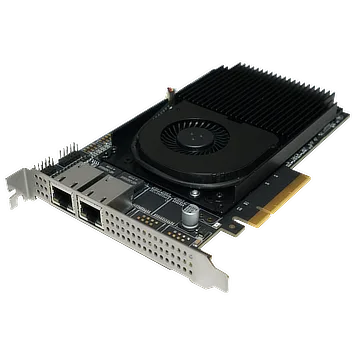

MV-GT1002
双电口万兆图像采集卡
产品概述
MV-GT1002 是海康机器人原厂图像采集卡——双电口万兆图像采集卡。该产品为工业相机与工控机之间的图像采集核心部件，支持多相机高速同步采集。
规格要点
总线接口：PCI-E gen2 × 8
图像接口：2 × RJ45
符合 GigE Vision V2.0 标准
最多连接 2个；单口速率 10 Gbps
板载 2 GB DDR3-RAM
以上为核心规格，完整参数见下方技术参数表。
适用场景
用于工业相机与工控机之间的高速图像采集，适用于多相机同步检测产线。
选型与订购
如需其他长度、接口或防护等级的规格，欢迎联系玮盈科技选型咨询（020-31605853）。
技术参数
| 价格 | 询价 |
| 型号 | MV-GT1002 |
| 名称 | 双电口万兆图像采集卡 |
| 板载内存 | 2 GB DDR3-RAM |
| 总线接口 | PCI-E gen2 × 8 |
| 总线接口性能 | 3900 MB/s(峰值传输带宽),3350 MB/s(持续传送带宽) |
| 总线指示灯 | 1个 |
| 标准 | GigE Vision V2.0 |
| 接头 | 2 × RJ45 |
| 支持相机类型 | 千兆、万兆网口工业相机 |
| 支持相机数量 | 最多2个 |
| 相机接口速率 | 10 Gbps |
| 流通道 | 2 |
| 通道指示灯 | 2对 |
| 像素格式 | Mono 8/10/10p/12/12p/16 Bayer 8/10/10p/12/12p YUV422Packed,YUV422_YUYV_Packed RGB 8,BGR 8 |
| I/O类型 | 8路可配置输入/输出,兼容单端/差分 Line 0/1/4/5/6/7支持3.3 ~ 12 V输入,3.3 V输出 Line 2/3支持3.3 ~ 26 V输入,3.3 V输出 |
| 连接器 | 9 pin排针 |
| 典型功耗 | 19.2 W |
| 外形尺寸 | 181 mm × 126.3mm × 21.4 mm |
| 温度 | 工作温度0 ~ 60°C,储藏温度-20 ~ 70°C |
| 湿度 | 10% ~ 95%RH无冷凝 |
| 软件 | MVS |
| 操作系统 | Windows 7/10/11,Linux支持64位 Ubuntu18.04 ~ 24.04 |
| 认证 | CE,KC,RoHS |
