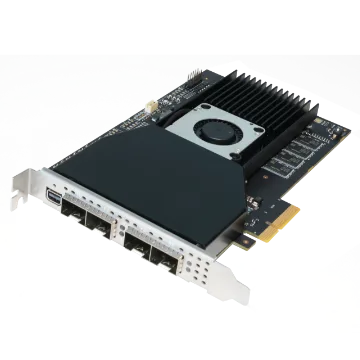

MV-GS1004F V3.0
XoF采集卡V3.0，4口，SFP+插槽
产品概述
MV-GS1004F V3.0 是海康机器人原厂图像采集卡——XoF采集卡V3.0，4口，SFP+插槽。该产品为工业相机与工控机之间的图像采集核心部件，支持多相机高速同步采集。
规格要点
总线接口：PCI-E gen3 ×4
符合 XoFLink 标准
最多连接 1/2/3/4台
板载 2 GB DDR4
支持 Windows 7/10/11,Linux支持64位 Ubuntu18.04 ~ 24.04
以上为核心规格，完整参数见下方技术参数表。
适用场景
用于工业相机与工控机之间的高速图像采集，适用于多相机同步检测产线。
选型与订购
如需其他长度、接口或防护等级的规格，欢迎联系玮盈科技选型咨询（020-31605853）。
技术参数
| 价格 | 询价 |
| 型号 | MV-GS1004F V3.0 |
| 名称 | XoF采集卡V3.0，4口，SFP+插槽 |
| 板载内存 | 2 GB DDR4 |
| 总线接口 | PCI-E gen3 ×4 |
| 总线接口性能 | 4000 MB/s(峰值传输带宽),3200 MB/s(持续传送带宽) |
| 总线指示灯 | 1个 |
| 标准 | XoFLink |
| 光模块插槽 | 4 × SFP+ |
| 数据接口 | 2LC光纤接口 |
| 支持相机数量 | 1/2/3/4台 |
| 接口传输速率 | 单接口 10 Gbps,总带宽 27 Gbps |
| 流通道 | 4 |
| 通道指示灯 | 4对 |
| I/O类型 | 11路可配置输入/输出,兼容单端/差分,支持多卡级联 挡板I/O:Line 0~7支持3.3 ~ 24 V输入,最高24 V输出 排针I/O:Line 8~10支持3.3 ~ 12 V输入,3.3 V输出 |
| 连接器 | 挡板 I/O: Mini-DP, Female, 20 pin 排针 I/O: 9 pin 排针(2.54 mm 间距, 2 × 5, 10 pin 盲孔) |
| 典型功耗 | 12.8 W |
| 外形尺寸 | 181 mm × 126.3 mm × 21.6 mm |
| 温度 | 工作温度0 ~ 60°C,储藏温度-20 ~ 70°C |
| 湿度 | 10% ~ 95%RH无冷凝 |
| 软件 | MVS |
| 操作系统 | Windows 7/10/11,Linux支持64位 Ubuntu18.04 ~ 24.04 |
| 认证 | CE,KC,RoHS |
