MV-DP4060-01PS
3D激光轮廓传感器，DP4000系列
功能特性
高帧率、高分辨率、大像元图像芯片
FPGA硬件加速，扫描速率可达49 kHz
定制化大光圈镜头，感光性能卓越
平行光出射，激光线更均匀
激光整形优化，细节呈现更细腻
激光功率密度增强，动态范围更优异
订货型号
MV-DP4060-01PS

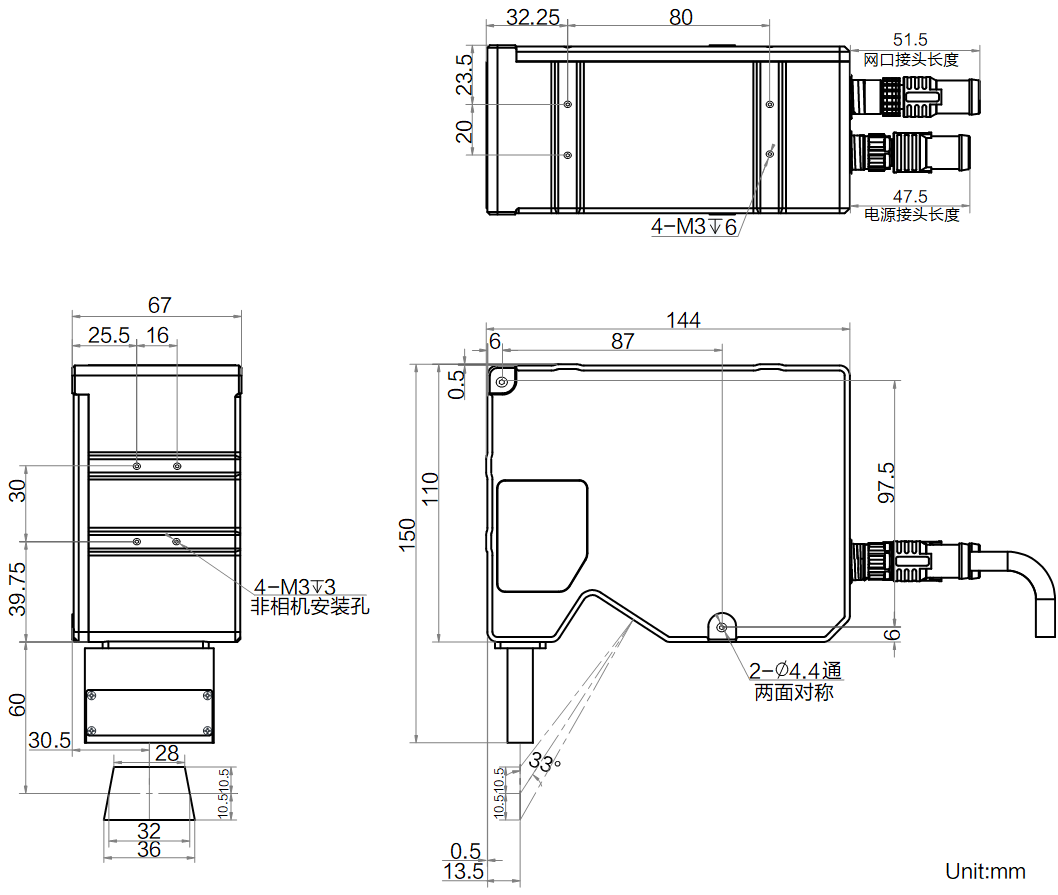

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
技术参数
| 价格 | 询价 |
| 型号 | MV-DP4060-01PS |
| 名称 | 3D激光轮廓传感器，DP4000系列 |
| 单轮廓点数 | 4080 |
| 参考距离 | 60 mm |
| Z轴测量范围 | 21 mm |
| X轴测量范围 | 28 mm@近端; 32 mm@参考距离; 36 mm@远端 |
| Z轴分辨率 | 1.06 ~ 1.98 μm |
| Z轴重复精度 | 0.36 μm@传感器在光学平台上测试标准量块的数据1 |
| Z轴线性度（±% of MR） | 0.01 |
| 轮廓数据间隔 | 6.9 ~ 9.7 μm |
| 扫描帧率 | 2.5 kHz(最大测量范围下),最高可达49 KHz(ROI模式下) |
| 数据输出类型 | 轮廓数据、深度图、亮度图 |
| 触发模式 | 软触发、硬触发(差分编码器触发) |
| 激光波长 | 405 nm |
| 激光安全等级 | Class 2 |
| 数据接口 | Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s) |
| 数字I/O | 12-pin M12接口提供供电和I/O,3路差分信号输入(Line 0/3/6),1路差分信号输出(Line 1),1路RS-232 |
| 供电 | 24 VDC |
| 典型功耗 | 20.6 W@24 VDC |
| 外形尺寸 | 144 mm × 150 mm × 67 mm |
| 重量 | 约1210 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度0 ~ 45°C,储藏温度-30 ~ 80°C |
| 湿度 | 20%~85%RH无冷凝 |
| 软件 | 3DMVS(V3.1.0及以上版本)/VM3D/其它第三方软件 |
| 操作系统 | Windows 7/10/11 32/64bits(8G内存,i5处理器) |
