MV-CIS-660mm-18-91F4M
CIS微距线阵相机，660mm幅宽，1800dpi，XoFLink光口，80kHz
功能特性
一体化集成，减少设备空间占用
1:1成像，无传统镜头畸变问题
扫描精度可达1800 dpi，满足高精度检测需求
支持多款外形长度定制，替代多相机拼接方案
内置各类线阵相机ISP功能，参数调节方便快捷
订货型号
MV-CIS-660mm-18-91F4M

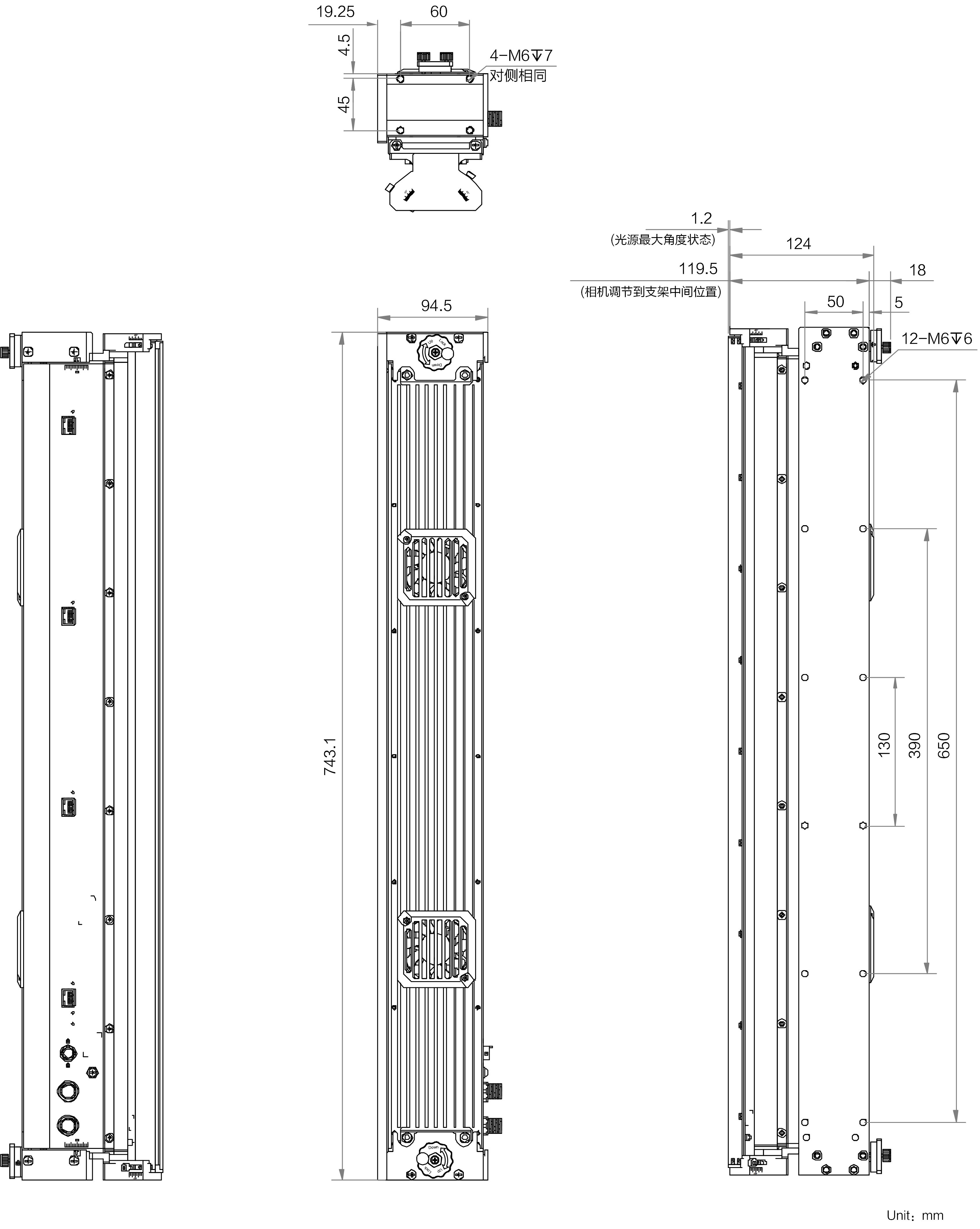

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
技术参数
| 价格 | 询价 |
| 型号 | MV-CIS-660mm-18-91F4M |
| 名称 | CIS微距线阵相机，660mm幅宽，1800dpi，XoFLink光口，80kHz |
| 传感器类型 | CMOS |
| 像元尺寸 | 14 μm × 14 μm |
| 分辨率 | 47616 × 3 |
| 成像模式 | 1-Line,2-TDI,3-TDI |
| 最大行频 | 81 kHz(1-Line)、27 kHz(2-TDI & 3-TDI) |
| 传输模式 | 4Link |
| 动态范围 | 68.1 dB |
| 信噪比 | 44.3 dB |
| 视野宽度 | 660 mm |
| 精度 | 1800 dpi |
| 工作距离 | 15 mm ± 0.6 mm |
| 增益 | 1.0× |
| 曝光时间 | 8 μs ~ 10 ms |
| 快门模式 | 自动曝光、手动曝光、一键曝光 |
| 黑白/彩色 | 黑白 |
| 像素格式 | Mono 8/10/12 |
| Binning | 1 × 1、1 × 2、1 × 4 |
| 镜像 | 支持水平镜像 |
| 触发模式 | 外触发,内触发 |
| 外触发模式 | 行触发 |
| 数据接口 | 2LC光纤接口 |
| 数字I/O | LED_PWR:2-pin接头提供光源供电 CAM_PWR:2-pin接头提供相机供电 I/O:12-pin P10接头提供相机I/O |
| 供电 | 相机:24 VDC 光源:24 VDC |
| 典型功耗 | 相机:62.6 W@24 VDC 光源(常亮状态下):50.5 W@24VDC |
| 外形尺寸 | 743.1 mm × 94.5 mm × 140.6 mm(含光源,相机在中间位置) 743.1 mm × 94.5 mm × 136.6 mm(不含光源,相机在中间位置) |
| 重量 | 约7.9 kg |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) |
| 温度 | 工作温度0~50°C,储藏温度-30~80°C |
| 湿度 | 5%~90%RH无冷凝 |
| 软件 | MVS |
| 操作系统 | Windows 7/10 32/64bits,Windows 11 64bits |
| 协议/标准 | XoFLink,GenlCam |
| 认证 | CE,RoHS,KC |
