MIS-DP3600-10D
3D激光轮廓传感器
功能特性
双图像传感器设计，消除视野盲区，抑制杂散光
内置高精度3D算法，重复精度可达亚微米级
采用高帧率图像芯片，扫描速率最高可达46.7k Hz
支持多种曝光模式，动态范围更大
采用图像融合算法技术，点云数据更完整
支持多种滤波模式可选，点云数据更稳定
订货型号
MIS-DP3600-10D

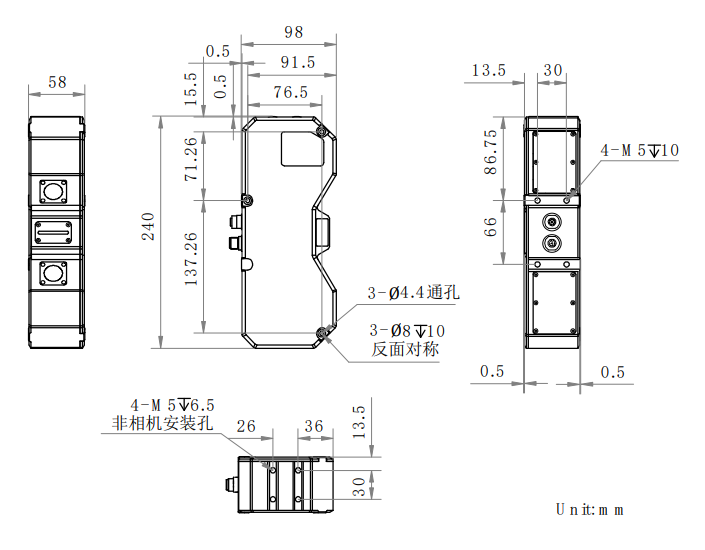

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
技术参数
| 价格 | 询价 |
| 型号 | MIS-DP3600-10D |
| 名称 | 3D激光轮廓传感器 |
| 单轮廓点数 | 3200 |
| 参考距离 | 63.5 mm |
| Z轴测量范围 | 26.0 mm |
| X轴测量范围 | 26.5 mm@近端 31.0 mm@参考距离 35.5 mm@远端 |
| Z轴分辨率 | 1.51 µm ~ 2.68 µm |
| Z轴重复精度 | 0.49 µm@传感器在光学平台上测试标准量块的数据 |
| Z轴线性度（±% of MR） | 0.008 |
| 轮廓数据间隔 | 8.5 µm ~ 11.6 µm |
| 扫描帧率 | 3.4k Hz ~ 46.7k Hz（高帧率模式） |
| 数据输出类型 | 轮廓数据、深度图、亮度图、线宽图 |
| 触发模式 | 软触发、硬触发(差分编码器触发) |
| 激光安全等级 | Class3R |
| 波长 | 405 nm |
| 数据接口 | Gigabit Ethernet（1000Mbit/s），兼容Fast Ethernet（100Mbit/s） |
| 数字I/O | 12-pin M12接口提供供电和I/O，2路差分信号输入（Line 3/6），两路光耦隔离输入（Line 0/9），1路差分信号输出（Line 1） |
| 供电 | 24 VDC |
| 典型功耗 | 28 W@24 VDC |
| 外形尺寸 | 240 mm × 98 mm × 58 mm |
| 重量 | 约1500 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度0 °C ~ 40 °C，储藏温度-30 °C ~ 80 °C |
| 湿度 | 20%~85%RH无凝结 |
| 软件 | 3DMVS、VM3D及其它第三方3D软件 |
| 操作系统 | Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器) |
