MIS-DP3003-01P
3D激光轮廓传感器
功能特性
内置高精度测量算法，精度可达亚微米级
高帧率芯片，扫描速率最高可达46.7k Hz
支持多种曝光模式，鲁棒性更强
多帧算法融合技术，轮廓更完整
多种滤波模式可选，数据更稳定
支持ROI选择、一键调试，操作更便捷
订货型号
MIS-DP3003-01P

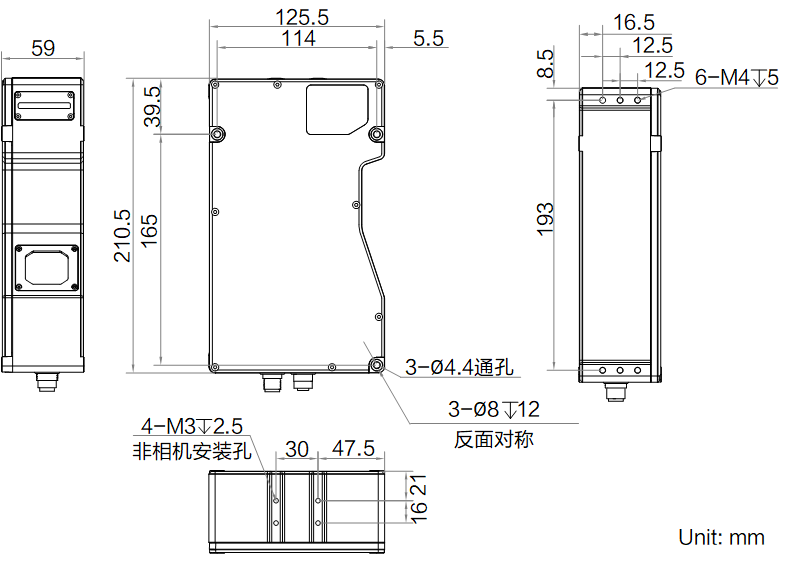

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
技术参数
| 价格 | 询价 |
| 型号 | MIS-DP3003-01P |
| 名称 | 3D激光轮廓传感器 |
| 单轮廓点数 | 3200 |
| 参考距离 | 300 mm |
| Z轴测量范围 | 210 mm |
| X轴测量范围 | 130 mm@近端; 183 mm@参考距离; 236 mm@远端 |
| Z轴分辨率 | 9.36 ~ 26.27 μm |
| Z轴重复精度 | 2.20 μm@传感器在光学平台上测试标准量块的数据 |
| Z轴线性度（±% of MR） | 0.01 |
| 轮廓数据间隔 | 40.5 ~ 79.2 μm |
| 扫描帧率 | 3.4k Hz ~ 46.7k Hz(高帧率模式) |
| 数据输出类型 | 轮廓数据、深度图、亮度图 |
| 触发模式 | 软触发、硬触发(差分编码器触发) |
| 激光波长 | 405 nm |
| 激光安全等级 | Class3R |
| 数据接口 | Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s) |
| 数字I/O | 12-pin M12 接口提供供电和 I/O, 2路光耦隔离输入(Line 0/9),2路差分信号输入(Line 3/6),1 路差分信号输出(Line 1) |
| 供电 | 24 VDC |
| 典型功耗 | 17.2 W@24 VDC |
| 外形尺寸 | 210.5 mm × 125.5 mm × 59 mm |
| 重量 | 约1550 g |
| IP防护等级 | IP67 |
| 温度 | 工作温度0 ~ 45°C,储藏温度-30 ~ 80°C |
| 湿度 | 20%~85%RH无凝结 |
| 软件 | 3DMVS、VM3D及其它第三方3D软件 |
| 操作系统 | Windows 7/10 32/64bits,Windows 11 64bits(推荐:i5处理器、8G内存及以上) |
